പ്രോജക്റ്റ് ആവശ്യകതകൾ
മൊത്തത്തിലുള്ള ലേഔട്ട് & 3D മോഡൽ
കുറിപ്പ്: സ്കീം ഡയഗ്രം ലേഔട്ട് ചിത്രീകരണത്തിന് മാത്രമാണ് ഉപയോഗിക്കുന്നത്, ഉപകരണങ്ങളുടെ ഭൗതിക ഘടനയെ പ്രതിനിധീകരിക്കുന്നില്ല. ഉപഭോക്താവിന്റെ സൈറ്റ് സാഹചര്യങ്ങൾക്കനുസരിച്ച് നിർദ്ദിഷ്ട വലുപ്പം നിർണ്ണയിക്കപ്പെടും.
വർക്ക്പീസ് ഫിസിക്കൽ ഡ്രോയിംഗും 3D മോഡലും
വർക്ക്പീസ് ഫിസിക്കൽ ഡ്രോയിംഗും 3D മോഡലും

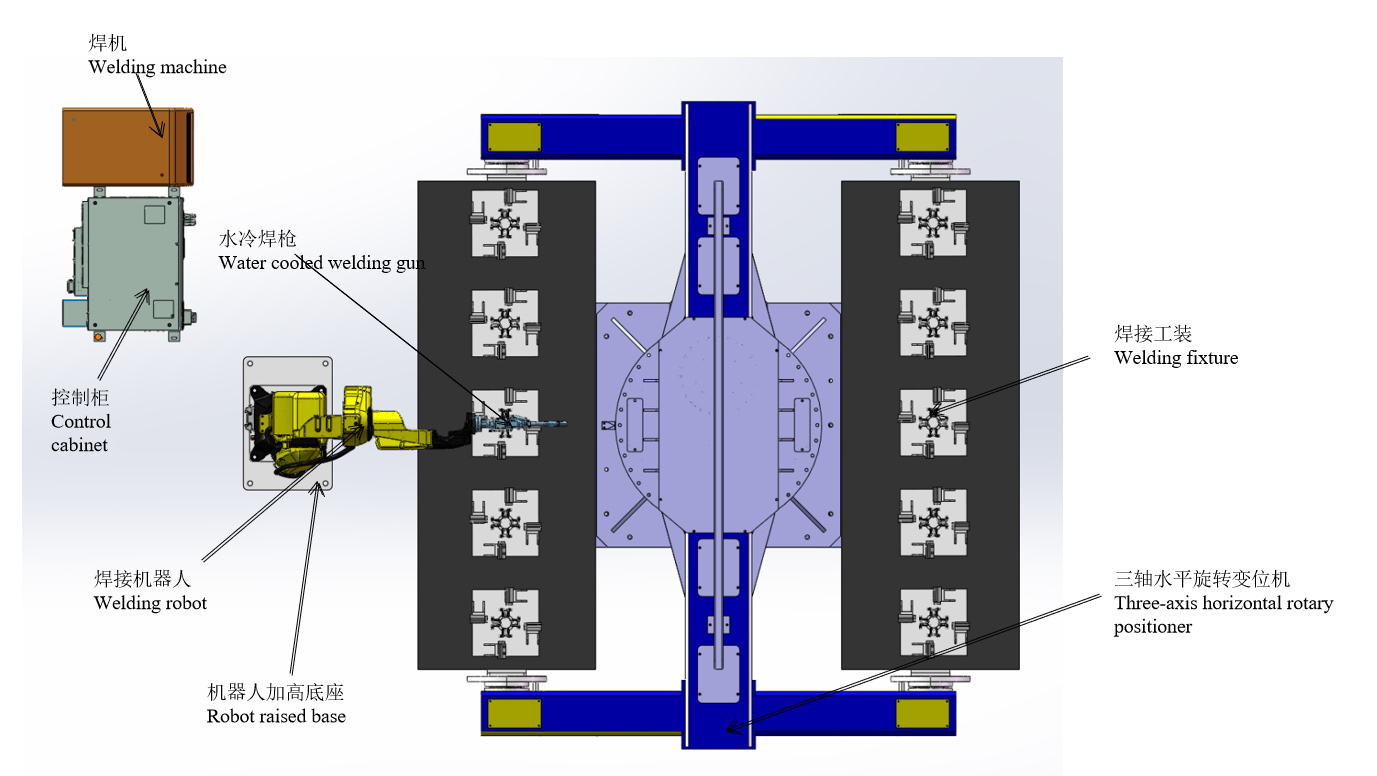

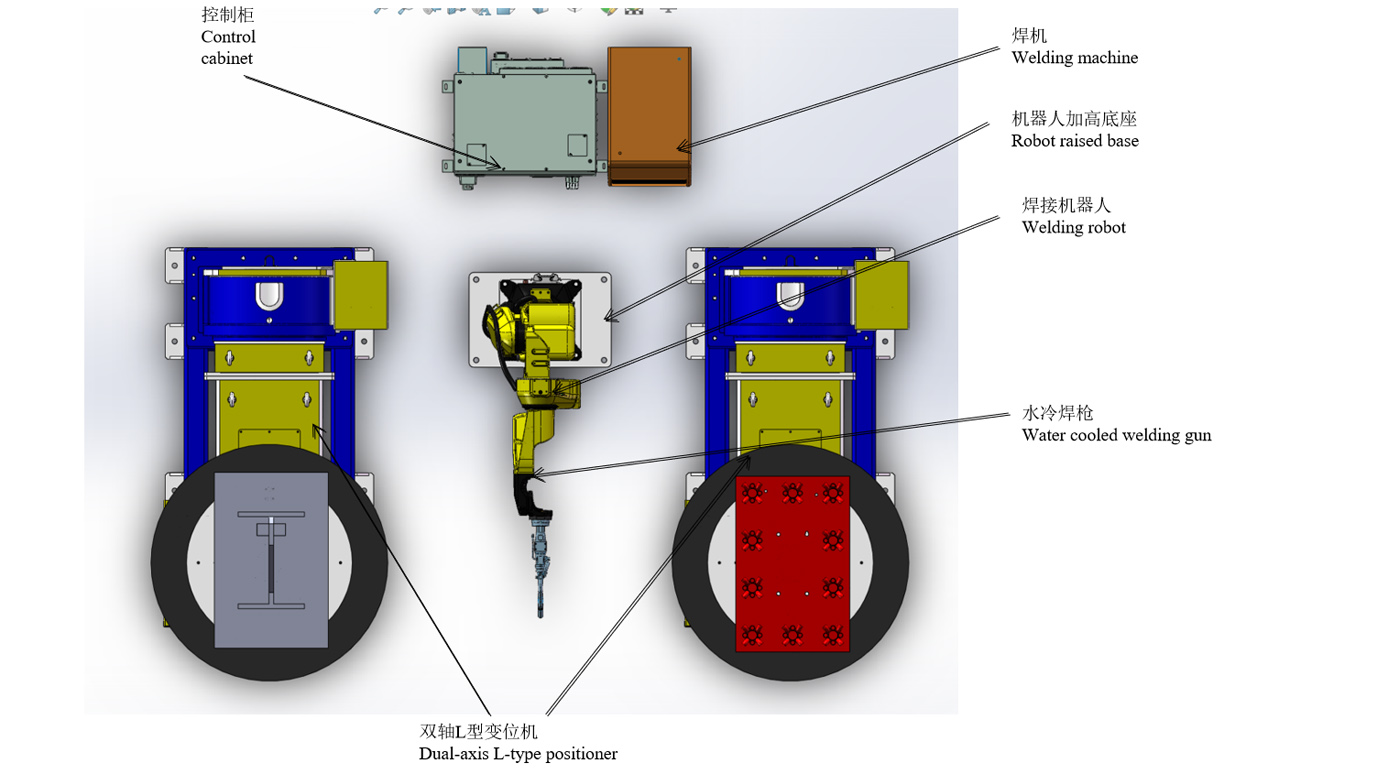

സ്കീം ലേഔട്ട്
വർക്ക്ഫ്ലോ
വർക്ക്‌സ്റ്റേഷൻ പ്രവർത്തനത്തിനുള്ള വ്യവസ്ഥകൾ
(1) വർക്ക്പീസ് പൊസിഷനറിൽ സ്വമേധയാ സ്ഥാപിച്ച് ആവശ്യകതകൾക്കനുസരിച്ച് ശരിയാക്കുക.
(2) എല്ലാ ഉപകരണങ്ങളും ഓണാക്കി അലാറം പ്രദർശിപ്പിക്കാത്തതിനുശേഷം, ഇൻസ്റ്റാളേഷനായി തയ്യാറാകുക.
(3) റോബോട്ട് ജോലി ആരംഭിക്കുന്ന സ്ഥലത്ത് നിർത്തുന്നു, റോബോട്ടിന്റെ റണ്ണിംഗ് പ്രോഗ്രാം അനുബന്ധ പ്രൊഡക്ഷൻ പ്രോഗ്രാം ആണ്.
സ്ലീവ് സബ്അസംബ്ലിയുടെ വെൽഡിംഗ് പ്രക്രിയ
1. എ വശത്ത് അഞ്ച് സെറ്റ് സ്ലീവ് ഭാഗങ്ങൾ സ്വമേധയാ ഇൻസ്റ്റാൾ ചെയ്യുക.
2. സേഫ്റ്റി ഏരിയയിലേക്ക് സ്വമേധയാ തിരികെ പോയി വർക്ക്പീസ് മുറുക്കാൻ ബട്ടൺ ക്ലാമ്പ് സിലിണ്ടർ സ്റ്റാർട്ട് ചെയ്യുക.
3. ബി വശത്തുള്ള റോബോട്ട് വെൽഡിംഗ് ആരംഭിക്കുന്നത് വരെ പൊസിഷനർ കറങ്ങിക്കൊണ്ടിരിക്കും.
4. എ വശത്ത് വെൽഡ് ചെയ്ത വർക്ക്പീസുകൾ സ്വമേധയാ താഴേക്ക് എടുക്കുക, തുടർന്ന് അഞ്ച് സെറ്റ് ഡ്രം ഭാഗങ്ങൾ.
5. മുകളിലുള്ള ലിങ്കുകളുടെ പ്രവർത്തനം സൈക്കിൾ ചെയ്യുക.
ഓരോ സെറ്റ് സ്ലീവുകളുടെയും വെൽഡിംഗ് സമയം 3 മിനിറ്റാണ് (ഇൻസ്റ്റാളേഷൻ സമയം ഉൾപ്പെടെ), 10 സെറ്റുകളുടെ വെൽഡിംഗ് സമയം 30 മിനിറ്റാണ്.
എംബഡഡ് പ്ലേറ്റ് അസംബ്ലി + സ്ലീവ് അസംബ്ലിയുടെ വെൽഡിംഗ് പ്രക്രിയ
1. A വശത്തുള്ള L-ടൈപ്പ് പൊസിഷനറിൽ പ്രീ-പോയിന്റഡ് എംബഡഡ് പ്ലേറ്റ് സ്വമേധയാ ഇൻസ്റ്റാൾ ചെയ്യുക.
2. സ്റ്റാർട്ട് ബട്ടൺ റോബോട്ട് വെൽഡിംഗ് എംബഡഡ് പ്ലേറ്റ് അസംബ്ലി (15 മിനിറ്റ്/സെറ്റ്). 3.
3. സൈഡ് ബിയിലെ എൽ-ടൈപ്പ് പൊസിഷനറിൽ സ്ലീവ് അസംബ്ലിയുടെ അയഞ്ഞ ഭാഗങ്ങൾ സ്വമേധയാ ഇൻസ്റ്റാൾ ചെയ്യുക.
4. എംബഡഡ് പ്ലേറ്റ് അസംബ്ലി വെൽഡിംഗ് ചെയ്തതിനുശേഷം റോബോട്ട് സ്ലീവ് അസംബ്ലി വെൽഡിംഗ് തുടരുന്നു (10 മിനിറ്റ് + വർക്ക്പീസിന്റെ മാനുവൽ ഇൻസ്റ്റാളേഷനായി സ്ലീവ് വെൽഡിംഗ്, 5 മിനിറ്റ് റോബോട്ട് സ്പോട്ട് വെൽഡിംഗ്).
5. എംബഡഡ് പ്ലേറ്റ് അസംബ്ലി സ്വമേധയാ നീക്കം ചെയ്യുക.
6. എംബഡഡ് പ്ലേറ്റ് അസംബ്ലിയുടെ മാനുവൽ വെൽഡിംഗ് (15 മിനിറ്റിനുള്ളിൽ സ്പോട്ട് വെൽഡിംഗ് നീക്കം ചെയ്യൽ-ലോഡിംഗ്)
7. A വശത്തുള്ള L-ടൈപ്പ് പൊസിഷനറിൽ പ്രീ-പോയിന്റഡ് എംബഡഡ് പ്ലേറ്റ് സ്വമേധയാ ഇൻസ്റ്റാൾ ചെയ്യുക.
8. വെൽഡിഡ് സ്ലീവ് അസംബ്ലി നീക്കം ചെയ്ത് സ്പെയർ പാർട്സ് ഇൻസ്റ്റാൾ ചെയ്യുക.
9. മുകളിലുള്ള ലിങ്കുകളുടെ പ്രവർത്തനം സൈക്കിൾ ചെയ്യുക.
എംബഡഡ് പ്ലേറ്റിന്റെ വെൽഡിംഗ് പൂർത്തീകരണ സമയം 15 മിനിറ്റാണ് + സ്ലീവ് അസംബ്ലിയുടെ വെൽഡിംഗ് പൂർത്തീകരണ സമയം 15 മിനിറ്റാണ്.
ആകെ സമയം 30 മിനിറ്റ്
ടോങ് മാറ്റുന്ന ഉപകരണത്തിന്റെ ആമുഖം
മുകളിൽ സൂചിപ്പിച്ച ബീറ്റിൽ റോബോട്ടിന്റെ വെൽഡിംഗ് സമയം നിർത്താതെ തന്നെ ഏറ്റവും പര്യാപ്തമാണ്. പ്രതിദിനം 8 മണിക്കൂറും രണ്ട് ഓപ്പറേറ്റർമാരും അനുസരിച്ച്, രണ്ട് അസംബ്ലികളുടെയും ഔട്ട്പുട്ട് പ്രതിദിനം ആകെ 32 സെറ്റുകൾ ആണ്.
ഔട്ട്പുട്ട് വർദ്ധിപ്പിക്കുന്നതിന്:
സ്ലീവ് സബ്അസംബ്ലി സ്റ്റേഷനിലെ ത്രീ-ആക്സിസ് പൊസിഷനറിലേക്ക് ഒരു റോബോട്ടിനെ ചേർത്ത് ഡബിൾ മെഷീൻ വെൽഡിങ്ങിലേക്ക് മാറ്റുന്നു. അതേ സമയം, എംബഡഡ് പ്ലേറ്റ് അസംബ്ലി+ സ്ലീവ് അസംബ്ലി സ്റ്റേഷനിൽ രണ്ട് സെറ്റ് എൽ-ടൈപ്പ് പൊസിഷനറും ഒരു സെറ്റ് റോബോട്ടും ചേർക്കേണ്ടതുണ്ട്. 8 മണിക്കൂർ ജോലിയും മൂന്ന് ഓപ്പറേറ്റർമാരുടെ അടിസ്ഥാനത്തിലും, രണ്ട് അസംബ്ലികളുടെയും ഔട്ട്പുട്ട് പ്രതിദിനം 64 സെറ്റുകൾ ആണ്.
ഉപകരണ പട്ടിക
| ഇനം | എസ്/എൻ | പേര് | അളവ്. | പരാമർശങ്ങൾ |
| റോബോട്ടുകൾ | 1 | RH06A3-1490 ഉൽപ്പന്ന വിശദാംശങ്ങൾ | 2 സെറ്റുകൾ | ചെൻ ഷുവാൻ നൽകിയത് |
| 2 | റോബോട്ട് നിയന്ത്രണ കാബിനറ്റ് | 2 സെറ്റുകൾ | ||
| 3 | റോബോട്ട് ഉയർത്തിയ ബേസ് | 2 സെറ്റുകൾ | ||
| 4 | വെള്ളം തണുപ്പിച്ച വെൽഡിംഗ് തോക്ക് | 2 സെറ്റുകൾ | ||
| പെരിഫറൽ ഉപകരണങ്ങൾ | 5 | വെൽഡിംഗ് പവർ സോഴ്‌സ് MAG-500 | 2 സെറ്റുകൾ | ചെൻ ഷുവാൻ നൽകിയത് |
| 6 | ഡ്യുവൽ-ആക്സിസ് എൽ-ടൈപ്പ് പൊസിഷനർ | 2 സെറ്റുകൾ | ||
| 7 | ത്രീ-ആക്സിസ് തിരശ്ചീന റോട്ടറി പൊസിഷനർ | 1 സെറ്റ് | ചെൻ ഷുവാൻ നൽകിയത് | |
| 8 | ഫിക്സ്ചർ | 1 സെറ്റ് | ||
| 9 | തോക്ക് ക്ലീനർ | സജ്ജമാക്കുക | ഓപ്ഷണൽ | |
| 10 | പൊടി നീക്കം ചെയ്യുന്നതിനുള്ള ഉപകരണങ്ങൾ | 2 സെറ്റുകൾ | ||
| 11 | സുരക്ഷാ വേലി | 2 സെറ്റുകൾ | ||
| ബന്ധപ്പെട്ട സേവനം | 12 | ഇൻസ്റ്റാളേഷനും കമ്മീഷൻ ചെയ്യലും | 1 ഇനം | |
| 13 | പാക്കേജിംഗും ഗതാഗതവും | 1 ഇനം | ||
| 14 | സാങ്കേതിക പരിശീലനം | 1 ഇനം |
സാങ്കേതിക സ്പെസിഫിക്കേഷൻ
ബിൽറ്റ്-ഇൻ വാട്ടർ-കൂൾഡ് വെൽഡിംഗ് ഗൺ
1) ഓരോ വെൽഡിംഗ് തോക്കും അളവുകളുടെ കൃത്യത ഉറപ്പാക്കാൻ മൂന്ന് ഘട്ടങ്ങളിലൂടെ കടന്നുപോകണം;
2) വെൽഡിംഗ് തോക്കിന്റെ R ഭാഗം വെറ്റ് വാക്സ് കാസ്റ്റിംഗ് രീതി ഉപയോഗിച്ചാണ് നിർമ്മിച്ചിരിക്കുന്നത്, വെൽഡിംഗ് വഴി ഉണ്ടാകുന്ന ഉയർന്ന താപനില കാരണം ഇത് രൂപഭേദം വരുത്തില്ല;
3) പ്രവർത്തന സമയത്ത് വെൽഡിംഗ് തോക്ക് വർക്ക്പീസിലും ഫിക്‌ചറിലും കൂട്ടിയിടിച്ചാലും, വെൽഡിംഗ് തോക്ക് വളയുകയില്ല, വീണ്ടും തിരുത്തൽ ആവശ്യമില്ല;
4) ഷീൽഡിംഗ് ഗ്യാസിന്റെ റക്റ്റിഫയർ പ്രഭാവം മെച്ചപ്പെടുത്തുക;
5) സിംഗിൾ ബാരലിന്റെ കൃത്യത 0.05 നുള്ളിലാണ്;
6) ചിത്രം റഫറൻസിനായി മാത്രമാണ്, അന്തിമ തിരഞ്ഞെടുപ്പിന് വിധേയമാണ്.
ഡ്യുവൽ-ആക്സിസ് എൽ-ടൈപ്പ് പൊസിഷനർ
പൊസിഷനർ എന്നത് ഒരു പ്രത്യേക വെൽഡിംഗ് സഹായ ഉപകരണമാണ്, ഇത് റോട്ടറി ജോലിയുടെ വെൽഡിംഗ് ഡിസ്പ്ലേസ്മെന്റിന് അനുയോജ്യമാണ്, അതുവഴി അനുയോജ്യമായ മെഷീനിംഗ് പൊസിഷനും വെൽഡിംഗ് വേഗതയും ലഭിക്കും. ഒരു ഓട്ടോമാറ്റിക് വെൽഡിംഗ് സെന്റർ രൂപീകരിക്കുന്നതിന് ഇത് മാനിപ്പുലേറ്റർ, വെൽഡിംഗ് മെഷീൻ എന്നിവയുമായി ഉപയോഗിക്കാം, കൂടാതെ മാനുവൽ ഓപ്പറേഷൻ സമയത്ത് വർക്ക്പീസ് ഡിസ്പ്ലേസ്മെന്റിനും ഉപയോഗിക്കാം. വർക്ക്ബെഞ്ച് റൊട്ടേഷനായി വേരിയബിൾ-ഫ്രീക്വൻസി ഡ്രൈവ് ഉള്ള വേരിയബിൾ ഔട്ട്പുട്ട് സ്വീകരിക്കുന്നു, ഉയർന്ന വേഗത നിയന്ത്രണത്തോടെ. റിമോട്ട് കൺട്രോൾ ബോക്സിന് വർക്ക്ബെഞ്ചിന്റെ റിമോട്ട് പ്രവർത്തനം സാക്ഷാത്കരിക്കാൻ കഴിയും, കൂടാതെ ലിങ്ക്ഡ് പ്രവർത്തനം സാക്ഷാത്കരിക്കുന്നതിന് മാനിപ്പുലേറ്റർ, വെൽഡിംഗ് മെഷീൻ കൺട്രോൾ സിസ്റ്റം എന്നിവയുമായി ബന്ധിപ്പിക്കാനും കഴിയും. വെൽഡിംഗ് പൊസിഷനറിൽ സാധാരണയായി വർക്ക്ബെഞ്ചിന്റെ റോട്ടറി മെക്കാനിസവും ടേൺഓവർ മെക്കാനിസവും അടങ്ങിയിരിക്കുന്നു. വർക്ക്ബെഞ്ചിൽ ഉറപ്പിച്ചിരിക്കുന്ന വർക്ക്പീസ് വർക്ക്ബെഞ്ചിന്റെ ലിഫ്റ്റിംഗ്, ടേണിംഗ്, റൊട്ടേഷൻ എന്നിവയിലൂടെ ആവശ്യമായ വെൽഡിംഗിലും അസംബ്ലി ആംഗിളിലും എത്താൻ കഴിയും. വർക്ക്ബെഞ്ച് വേരിയബിൾ ഫ്രീക്വൻസി സ്റ്റെപ്പ്ലെസ് സ്പീഡ് റെഗുലേഷനിലേക്ക് കറങ്ങുന്നു, ഇത് തൃപ്തികരമായ വെൽഡിംഗ് വേഗത നേടാൻ സഹായിക്കും.
ചിത്രങ്ങൾ റഫറൻസിനായി മാത്രമാണ്, അന്തിമ രൂപകൽപ്പനയ്ക്ക് വിധേയമാണ്.
ത്രീ-ആക്സിസ് തിരശ്ചീന റോട്ടറി പൊസിഷനർ
1) ത്രീ-ആക്സിസ് ഹോറിസോണ്ടൽ റോട്ടറി പൊസിഷനറിൽ പ്രധാനമായും ഒരു ഇന്റഗ്രൽ ഫിക്സഡ് ബേസ്, റോട്ടറി സ്പിൻഡിൽ ബോക്സ്, ടെയിൽ ബോക്സ്, വെൽഡിംഗ് ഫ്രെയിം, സെർവോ മോട്ടോർ, പ്രിസിഷൻ റിഡ്യൂസർ, കണ്ടക്റ്റീവ് മെക്കാനിസം, പ്രൊട്ടക്റ്റീവ് കവർ, ഇലക്ട്രിക്കൽ കൺട്രോൾ സിസ്റ്റം മുതലായവ അടങ്ങിയിരിക്കുന്നു.
2) വ്യത്യസ്ത സെർവോ മോട്ടോറുകൾ കോൺഫിഗർ ചെയ്യുന്നതിലൂടെ, റോബോട്ട് ഇൻസ്ട്രക്ടർ അല്ലെങ്കിൽ ബാഹ്യ ഓപ്പറേഷൻ ബോക്സ് വഴി പൊസിഷനർ വിദൂരമായി പ്രവർത്തിപ്പിക്കാൻ കഴിയും;
3) വർക്ക് ബെഞ്ചിൽ ഉറപ്പിച്ചിരിക്കുന്ന വർക്ക്പീസ് തിരിക്കുന്നതിലൂടെ ആവശ്യമായ വെൽഡിങ്ങും അസംബ്ലി ആംഗിളും കൈവരിക്കാനാകും;
4) വർക്ക് ബെഞ്ചിന്റെ ഭ്രമണം നിയന്ത്രിക്കുന്നത് ഒരു സെർവോ മോട്ടോറാണ്, ഇത് അനുയോജ്യമായ വെൽഡിംഗ് വേഗത കൈവരിക്കാൻ കഴിയും;
5) ചിത്രങ്ങൾ റഫറൻസിനായി മാത്രമാണ്, അത് അന്തിമ രൂപകൽപ്പനയ്ക്ക് വിധേയമാണ്;
വെൽഡിംഗ് വൈദ്യുതി വിതരണം
സ്പ്ലൈസിംഗ്, ലാപ്പിംഗ്, കോർണർ ജോയിന്റ്, ട്യൂബ് പ്ലേറ്റ് ബട്ട് ജോയിന്റ്, ഇന്റർസെക്ഷൻ ലൈൻ കണക്ഷൻ, മറ്റ് ജോയിന്റ് ഫോമുകൾ എന്നിവയ്ക്ക് ഇത് അനുയോജ്യമാണ്, കൂടാതെ എല്ലാ പൊസിഷൻ വെൽഡിങ്ങും തിരിച്ചറിയാനും കഴിയും.
സുരക്ഷയും വിശ്വാസ്യതയും
വെൽഡിംഗ് മെഷീനും വയർ ഫീഡറും ഓവർ-കറന്റ്, ഓവർ-വോൾട്ടേജ്, ഓവർ-ടെമ്പറേച്ചർ പ്രൊട്ടക്ഷൻ എന്നിവയാൽ സജ്ജീകരിച്ചിരിക്കുന്നു. ദേശീയ നിലവാരമുള്ള GB/T 15579 പ്രകാരമുള്ള EMC, ഇലക്ട്രിക്കൽ പെർഫോമൻസ് ടെസ്റ്റ് എന്നിവയിൽ അവർ വിജയിച്ചു, ഉപയോഗത്തിലുള്ള വിശ്വാസ്യതയും സുരക്ഷയും ഉറപ്പാക്കുന്നതിനുള്ള 3C സർട്ടിഫിക്കേഷനും പാസായി.
ഊർജ്ജ സംരക്ഷണവും പരിസ്ഥിതി സംരക്ഷണവും
ഗ്യാസ് കണ്ടെത്തൽ സമയം, മുൻകൂർ ഗ്യാസ് വിതരണ സമയം, ലാഗ് ഗ്യാസ് വിതരണ സമയം എന്നിവ ക്രമീകരിക്കാവുന്നതാണ്, ഇത് ഗ്യാസിന്റെ ന്യായമായ ഉപയോഗം ഉറപ്പാക്കുന്നു. വെൽഡിംഗ് മെഷീൻ ഓണാക്കുമ്പോൾ, 2 മിനിറ്റിനുള്ളിൽ വെൽഡിംഗ് അവസ്ഥയിലേക്ക് പ്രവേശിച്ചില്ലെങ്കിൽ (സമയം ക്രമീകരിക്കാവുന്നതാണ്), അത് യാന്ത്രികമായി സ്ലീപ്പ് അവസ്ഥയിലേക്ക് പ്രവേശിക്കും. ഫാൻ ഓഫ് ചെയ്ത് ഊർജ്ജ ഉപഭോഗം കുറയ്ക്കുക.
ചിത്രം റഫറൻസിനായി മാത്രമാണ്, അന്തിമ തിരഞ്ഞെടുപ്പിന് വിധേയമാണ്.
വെൽഡിംഗ് വൈദ്യുതി വിതരണം
തോക്ക് വൃത്തിയാക്കലും സിലിക്കൺ ഓയിൽ സ്പ്രേ ഉപകരണവും വയർ മുറിക്കുന്ന ഉപകരണവും
1) ഗൺ ക്ലീനിംഗ് സ്റ്റേഷനിലെ സിലിക്കൺ ഓയിൽ സ്പ്രേയിംഗ് ഉപകരണം ക്രോസ് സ്പ്രേ ചെയ്യുന്നതിനായി ഇരട്ട നോസൽ ഉപയോഗിക്കുന്നു, അതുവഴി സിലിക്കൺ ഓയിൽ വെൽഡിംഗ് ടോർച്ച് നോസിലിന്റെ ആന്തരിക ഉപരിതലത്തിലേക്ക് നന്നായി എത്തുകയും വെൽഡിംഗ് സ്ലാഗ് നോസിലിൽ പറ്റിപ്പിടിക്കുന്നില്ലെന്ന് ഉറപ്പാക്കുകയും ചെയ്യുന്നു.
2) തോക്ക് വൃത്തിയാക്കലും സിലിക്കൺ ഓയിൽ സ്പ്രേയിംഗ് ഉപകരണങ്ങളും ഒരേ സ്ഥാനത്താണ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്, കൂടാതെ റോബോട്ടിന് സിലിക്കൺ ഓയിൽ സ്പ്രേയിംഗ്, തോക്ക് വൃത്തിയാക്കൽ പ്രക്രിയ ഒരു പ്രവർത്തനത്തിലൂടെ മാത്രമേ പൂർത്തിയാക്കാൻ കഴിയൂ.
3) നിയന്ത്രണത്തിന്റെ കാര്യത്തിൽ, തോക്ക് ക്ലീനിംഗ്, സിലിക്കൺ ഓയിൽ സ്പ്രേയിംഗ് ഉപകരണത്തിന് ഒരു സ്റ്റാർട്ട് സിഗ്നൽ മാത്രമേ ആവശ്യമുള്ളൂ, കൂടാതെ നിർദ്ദിഷ്ട പ്രവർത്തന ക്രമം അനുസരിച്ച് അത് ആരംഭിക്കാനും കഴിയും.
4) വയർ കട്ടിംഗ് ഉപകരണം വെൽഡിംഗ് തോക്കിന്റെ സ്വയം-ട്രിഗറിംഗ് ഘടന സ്വീകരിക്കുന്നു, ഇത് അതിനെ നിയന്ത്രിക്കാൻ സോളിനോയിഡ് വാൽവുകൾ ഉപയോഗിക്കേണ്ടതിന്റെ ആവശ്യകത ഇല്ലാതാക്കുകയും വൈദ്യുത ലാറേഞ്ച്മെന്റ് ലളിതമാക്കുകയും ചെയ്യുന്നു.
5) വയർ കട്ടിംഗ് ഉപകരണം വെവ്വേറെ ഇൻസ്റ്റാൾ ചെയ്യാം അല്ലെങ്കിൽ ഗൺ ക്ലീനിംഗ്, സിലിക്കൺ ഓയിൽ സ്പ്രേയിംഗ് ഉപകരണത്തിൽ ഇൻസ്റ്റാൾ ചെയ്ത് ഒരു സംയോജിത ഉപകരണം രൂപപ്പെടുത്താം, ഇത് ഇൻസ്റ്റലേഷൻ സ്ഥലം ലാഭിക്കുക മാത്രമല്ല, ഗ്യാസ് പാതയുടെ ക്രമീകരണവും നിയന്ത്രണവും വളരെ ലളിതമാക്കുന്നു.
6) ചിത്രം റഫറൻസിനായി മാത്രമാണ്, അന്തിമ തിരഞ്ഞെടുപ്പിന് വിധേയമാണ്.
സുരക്ഷാ വേലി
1. സംരക്ഷണ വേലികൾ, സുരക്ഷാ വാതിലുകൾ അല്ലെങ്കിൽ സുരക്ഷാ ഗ്രേറ്റിംഗുകൾ, സുരക്ഷാ ലോക്കുകൾ, മറ്റ് ഉപകരണങ്ങൾ എന്നിവ സജ്ജമാക്കുക, ആവശ്യമായ ഇന്റർലോക്ക് സംരക്ഷണം നടത്തുക.
2. സുരക്ഷാ വാതിൽ സംരക്ഷണ വേലിയുടെ ശരിയായ സ്ഥാനത്ത് സ്ഥാപിക്കണം. എല്ലാ വാതിലുകളിലും സുരക്ഷാ സ്വിച്ചുകളും ബട്ടണുകളും, റീസെറ്റ് ബട്ടണും അടിയന്തര സ്റ്റോപ്പ് ബട്ടണും ഉണ്ടായിരിക്കണം.
3. സുരക്ഷാ വാതിൽ സിസ്റ്റവുമായി സേഫ്റ്റി ലോക്ക് (സ്വിച്ച്) വഴി ഇന്റർലോക്ക് ചെയ്തിരിക്കുന്നു. സുരക്ഷാ വാതിൽ അസാധാരണമായി തുറക്കുമ്പോൾ, സിസ്റ്റം പ്രവർത്തനം നിർത്തി ഒരു അലാറം നൽകുന്നു.
4. സുരക്ഷാ സംരക്ഷണ നടപടികൾ ഹാർഡ്‌വെയർ, സോഫ്റ്റ്‌വെയർ എന്നിവയിലൂടെ ഉദ്യോഗസ്ഥരുടെയും ഉപകരണങ്ങളുടെയും സുരക്ഷ ഉറപ്പ് നൽകുന്നു.
5. സുരക്ഷാ വേലി പാർട്ടി എ തന്നെ നൽകാം. ഉയർന്ന നിലവാരമുള്ള ഗ്രിഡ് വെൽഡിംഗ് ഉപയോഗിക്കാനും ഉപരിതലത്തിൽ മഞ്ഞ മുന്നറിയിപ്പ് പെയിന്റ് അടിക്കാനും ശുപാർശ ചെയ്യുന്നു.
വൈദ്യുത നിയന്ത്രണ സംവിധാനം
1. സെൻസറുകൾ, കേബിളുകൾ, സ്ലോട്ടുകൾ, സ്വിച്ചുകൾ മുതലായവ ഉൾപ്പെടെയുള്ള ഉപകരണങ്ങൾ തമ്മിലുള്ള സിസ്റ്റം നിയന്ത്രണവും സിഗ്നൽ ആശയവിനിമയവും ഉൾപ്പെടുന്നു;
2. ഓട്ടോമാറ്റിക് യൂണിറ്റ് മൂന്ന് നിറങ്ങളിലുള്ള അലാറം ലൈറ്റോടുകൂടിയാണ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. സാധാരണ പ്രവർത്തന സമയത്ത്, മൂന്ന് നിറങ്ങളിലുള്ള ലൈറ്റ് പച്ച നിറത്തിൽ പ്രദർശിപ്പിക്കും; യൂണിറ്റ് പരാജയപ്പെട്ടാൽ, മൂന്ന് നിറങ്ങളിലുള്ള ലൈറ്റ് കൃത്യസമയത്ത് ചുവന്ന അലാറം പ്രദർശിപ്പിക്കും;
3. റോബോട്ട് കൺട്രോൾ കാബിനറ്റിലും ടീച്ചിംഗ് ബോക്സിലും എമർജൻസി സ്റ്റോപ്പ് ബട്ടണുകൾ ഉണ്ട്. അടിയന്തര സാഹചര്യങ്ങളിൽ, എമർജൻസി സ്റ്റോപ്പ് ബട്ടൺ അമർത്തിയാൽ സിസ്റ്റത്തിന്റെ എമർജൻസി സ്റ്റോപ്പ് തിരിച്ചറിയാനും ഒരേ സമയം ഒരു അലാറം സിഗ്നൽ അയയ്ക്കാനും കഴിയും;
4. അധ്യാപന ഉപകരണത്തിലൂടെ വൈവിധ്യമാർന്ന ആപ്ലിക്കേഷൻ പ്രോഗ്രാമുകൾ സമാഹരിക്കാൻ കഴിയും, നിരവധി ആപ്ലിക്കേഷനുകൾ സമാഹരിക്കാൻ കഴിയും, ഇത് ഉൽപ്പന്ന നവീകരണത്തിന്റെയും പുതിയ ഉൽപ്പന്നങ്ങളുടെയും ആവശ്യകതകൾ നിറവേറ്റാൻ കഴിയും;
5. മുഴുവൻ നിയന്ത്രണ സംവിധാനത്തിന്റെയും എല്ലാ അടിയന്തര സ്റ്റോപ്പ് സിഗ്നലുകളും പ്രോസസ്സിംഗ് ഉപകരണങ്ങളും റോബോട്ടുകളും തമ്മിലുള്ള സുരക്ഷാ ഇന്റർലോക്ക് സിഗ്നലുകളും സുരക്ഷാ സംവിധാനവുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു, കൂടാതെ നിയന്ത്രണ പരിപാടിയിലൂടെ ഇന്റർലോക്ക് ചെയ്തിരിക്കുന്നു;
6. റോബോട്ട്, ലോഡിംഗ് ബിൻ, ഗ്രിപ്പർ, മെഷീനിംഗ് ഉപകരണങ്ങൾ തുടങ്ങിയ ഓപ്പറേറ്റിംഗ് ഉപകരണങ്ങൾ തമ്മിലുള്ള സിഗ്നൽ കണക്ഷൻ നിയന്ത്രണ സംവിധാനം തിരിച്ചറിയുന്നു.
7. മെഷീൻ ടൂൾ സിസ്റ്റത്തിന് റോബോട്ട് സിസ്റ്റവുമായി സിഗ്നൽ കൈമാറ്റം ആവശ്യമാണ്.
പ്രവർത്തന അന്തരീക്ഷം (പാർട്ടി എ നൽകിയത്)
| വൈദ്യുതി വിതരണം | പവർ സപ്ലൈ: ത്രീ-ഫേസ് ഫോർ-വയർ AC380V±10%, വോൾട്ടേജ് ഏറ്റക്കുറച്ചിലുകളുടെ പരിധി ±10%, ആവൃത്തി: 50Hz; റോബോട്ട് കൺട്രോൾ കാബിനറ്റിന്റെ പവർ സപ്ലൈയിൽ സ്വതന്ത്ര എയർ സ്വിച്ച് സജ്ജീകരിക്കേണ്ടതുണ്ട്; റോബോട്ട് കൺട്രോൾ കാബിനറ്റ് 10Ω-ൽ താഴെയുള്ള ഗ്രൗണ്ടിംഗ് പ്രതിരോധത്തോടെ ഗ്രൗണ്ട് ചെയ്തിരിക്കണം; വൈദ്യുതി വിതരണവും റോബോട്ട് ഇലക്ട്രിക് കൺട്രോൾ കാബിനറ്റും തമ്മിലുള്ള ഫലപ്രദമായ ദൂരം 5 മീറ്ററിനുള്ളിലാണ്. |
| വായു സ്രോതസ്സ് | ഈർപ്പവും മാലിന്യങ്ങളും നീക്കം ചെയ്യുന്നതിനായി കംപ്രസ് ചെയ്ത വായു ഫിൽട്ടർ ചെയ്യണം, കൂടാതെ ട്രിപ്പിൾറ്റിലൂടെ കടന്നുപോയതിന് ശേഷമുള്ള ഔട്ട്പുട്ട് മർദ്ദം 0.5~0.8Mpa ആയിരിക്കണം; വായു സ്രോതസ്സും റോബോട്ട് ബോഡിയും തമ്മിലുള്ള ഫലപ്രദമായ ദൂരം 5 മീറ്ററിനുള്ളിലാണ്. |
| ഫൗണ്ടേഷൻ | പാർട്ടി എ യുടെ വർക്ക്‌ഷോപ്പിന്റെ പരമ്പരാഗത സിമന്റ് തറ സംസ്കരണത്തിനായി ഉപയോഗിക്കണം, കൂടാതെ ഓരോ ഉപകരണത്തിന്റെയും ഇൻസ്റ്റാളേഷൻ ബേസുകൾ എക്സ്പാൻഷൻ ബോൾട്ടുകൾ ഉപയോഗിച്ച് നിലത്ത് ഉറപ്പിക്കണം; കോൺക്രീറ്റ് ശക്തി: 210 കി.ഗ്രാം/സെ.മീ 2; കോൺക്രീറ്റിന്റെ കനം: 150 മില്ലിമീറ്ററിൽ കൂടുതൽ; അടിത്തറയുടെ അസമത്വം: ±3mm-ൽ കുറവ്. |
| പരിസ്ഥിതി വ്യവസ്ഥകൾ | ആംബിയന്റ് താപനില: 0~45°C; ആപേക്ഷിക ആർദ്രത: 20%~75%RH (കണ്ടൻസേഷൻ ഇല്ല); വൈബ്രേഷൻ ത്വരണം: 0.5G-യിൽ കുറവ് |
| മറ്റുള്ളവ | കത്തുന്നതും നശിപ്പിക്കുന്നതുമായ വാതകങ്ങളും ദ്രാവകങ്ങളും ഒഴിവാക്കുക, എണ്ണ, വെള്ളം, പൊടി മുതലായവ തെറിപ്പിക്കരുത്; വൈദ്യുത ശബ്ദ സ്രോതസ്സുകളിൽ നിന്ന് അകലം പാലിക്കുക. |
